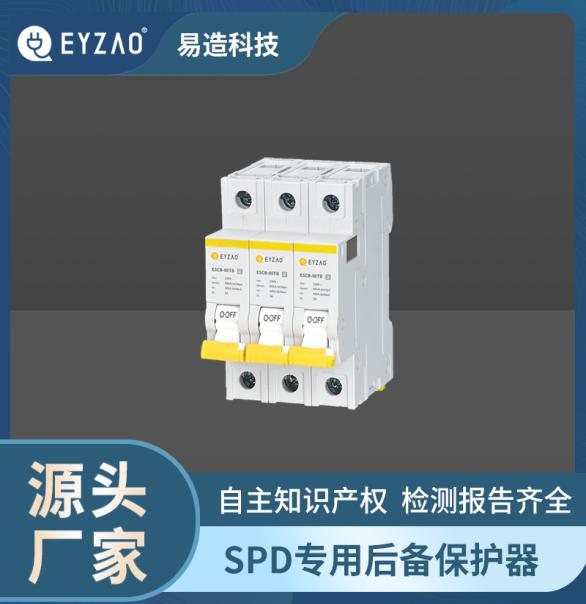

后备保护器与浪涌配合,后备保护器作为浪涌保护器专用的后备保护，在雷电流冲击下不误断，工频短路电流下速断，后备保护器与浪涌配合，保护电气系统正常运行。今天小编带大家看看后备保护器如何与浪涌配合，需要注意哪些事项才能起到作用。
一.选型
在选择后备保护器的时候，要根据SPD来选择浪涌后备保护器，在以下几个方面配合：
1.后备保护器与浪涌配合型号：后备保护器的zui大冲击电流要和线路后端浪涌的Iimp或Imax相同，可以高于SPD，但是抗冲击能力不能低于SPD。
2.后备保护器与浪涌配合类型：由于SCB具有小电流脱扣的特点，所以只能匹配限压型或复合型SPD，不能匹配开关型SPD，因为开关型浪涌有工频续流，容易造成浪涌后备保护器的误脱扣，如果没有及时到现场进行合闸的话，会造成下次雷击来的时候，SPD无法发挥作用，导致设备被雷击损坏。
二.接线
后备保护器的连接线应该选用和连接SPD连接线相同的规格，现在市面上大多是浪涌保护器的L线进线端导线横截面积一般为16mm2到25mm2，因此我们选用后备保护器的连接导线也应从这个范围中选取，和连接的SPD进线端导线横截面积保持一致即可。
做好以上几点，后备保护器与浪涌配合好，在雷击产生或操作工程中产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
