在电力系统中，浪涌保护器是保障设备免受过电压侵害的关键装置。然而很多人在选择配电箱浪涌保护器时经常遇到问题，如保护器无动作或设备被损坏，这些问题往往源于错误的选型。为了帮助您正确选择配电箱浪涌保护器，本文将为您提供一份详细的选型指南，确保您的电力系统安全稳定运行。

一、浪涌保护器电流泄放能力选型

浪涌保护器的电流泄放能力是其核心参数之一。常见的电流泄放能力参数包括最大冲击电流Iimp、最大放电电流Imax和标称放电电流In。根据建筑物的雷电防护等级和防护分区划分，选择具备适当电流泄放能力的浪涌保护器。

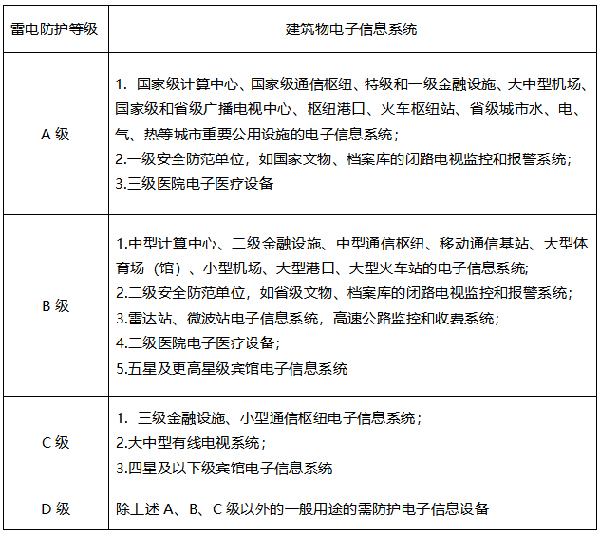

1.建筑物电子信息系统雷电防护等级

国标GB 50343 -2012第4.3.1：建筑物电子信息系统根据其重要性、经济性和价值上考虑，可按表 4.3.1选择确定建筑物的雷电防护等级。

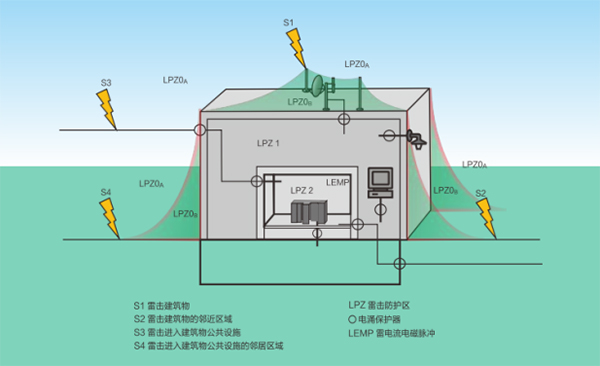

2.雷电防护分区划分

国标GB50343-2012第3.2：需要保护和控制雷电电磁脉冲环境的建筑物应按本规范的规定划分为不同的雷电防护区。

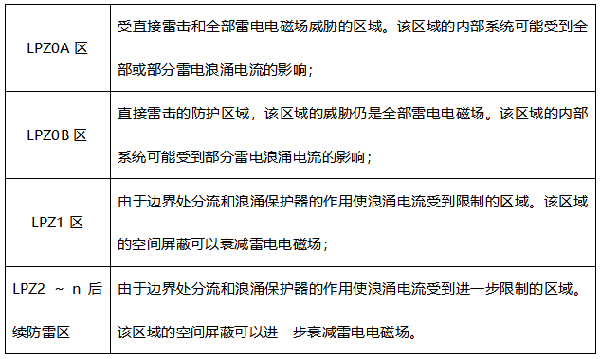

GB50343表4.3.1雷电防护分区划分

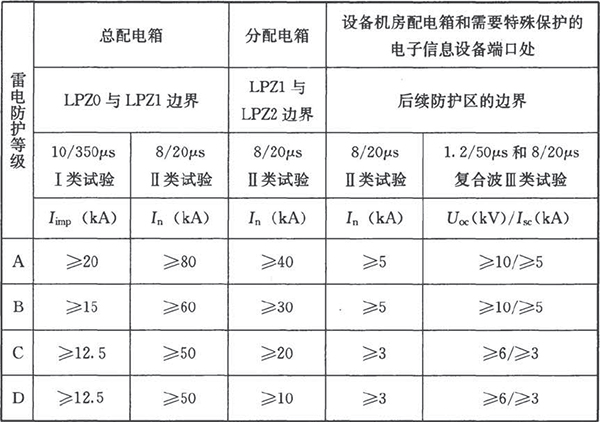

3.浪涌保护器Iimp、Imax、In参数推荐值

二、浪涌保护器限压能力Up的选型

浪涌保护器的限压能力Up是指在过电压冲击下，保护器两端预期出现的最大电压。根据设备的耐冲击电压额定值Uw，选择限压能力适当的浪涌保护器，避免过高的保护水平导致无法有效保护设备。民用建筑电气设计规范（GB50343-2012）中5. 4.8有效保护器水平Up/f应小于设备耐冲击电压额定值Uw ，即Up/f ≤ Uw。

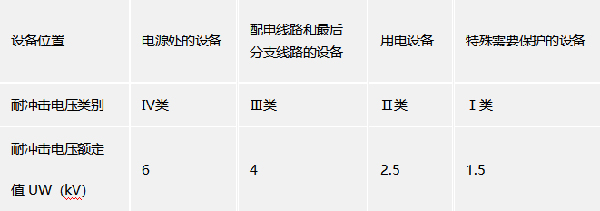

表 5.4.3-1 220V/380V 三相配电系统中各种设备耐冲击电压额定值Uw

三、浪涌保护器耐压能力UC的选型

浪涌保护器的耐压能力UC是指其可连续承受的最大交流电压。根据配电系统的额定电压选择适当的耐压能力UC，以确保长期稳定使用和保护性能。

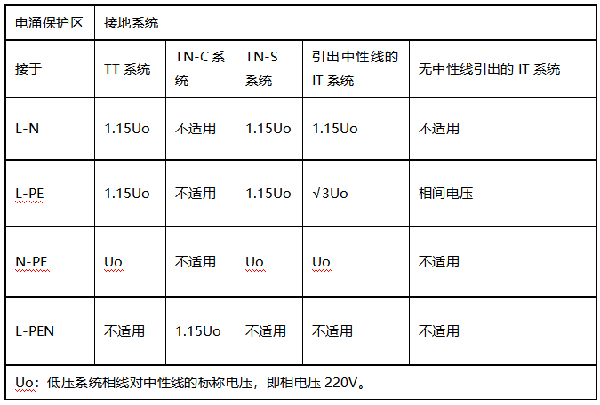

GB 50057-2010第J.1.1 电涌保护器取决于系统特征所要求的最大持续运行电压最小值

在有中性线的三相四线制配电系统中，线电压是相电压的√3倍，无中性线的三相三线制配电系统中线电压与相电压大小相同，低压配电系统常见额定电压有220/380V、230/400V（相电压为230V,线电压为400V）、380V(三相三线制，常见工业，机械领域)、690V（三相三线制，常见于大型电动机，高压马达供电领域）。如TN-S系统的系统电压为220/380V，选择Uc≥1.15*220V即可。

选择合适的浪涌保护器是保障电力系统安全稳定运行的重要环节。根据本文提供的选型指南，结合建筑物的雷电防护等级、电流泄放能力、限压能力和耐压能力参数，选择适合您的配电箱浪涌保护器。如果您需要了解更多关于浪涌保护器的信息和定制化解决方案，欢迎咨询。我们的专业团队将为您提供**的保护方案，确保电力系统的可靠性和安全性！

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
