浪涌保护器的Uc，是指浪涌保护器的最大连续工作电压，它代表了浪涌保护器的耐压能力；浪涌保护器的Up，是指在过电压冲击下，保护器两端预期出现的最大电压，它代表了浪涌保护器的限压能力。在实际项目中，配电箱的浪涌保护器的Uc和Up怎么选，才能起到更好的保护作用呢？下面易造小编来和大家做分享。

一、浪涌保护器Uc的选择

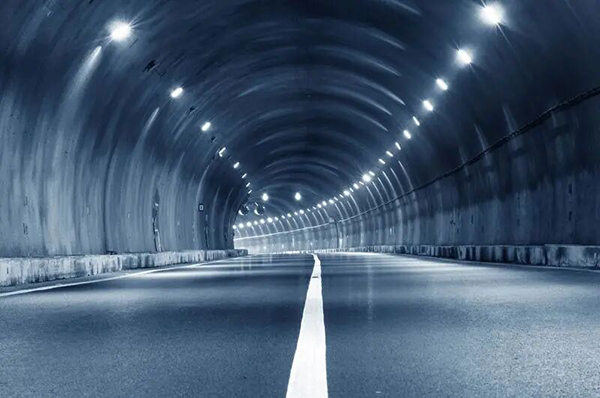

这是一个关于隧道照明工程的真实故事，客户在上个月咨询了我们，他们面临着一个困扰：隧道灯在遭遇雷击后多次断电，这给他们的工程带来了不小的麻烦。他们对此问题感到困惑，因为现场的配电箱内已经安装了完整的浪涌保护器和浪涌后备保护器，并且现场的接地也符合要求。问题来了，现场明明有了防雷保护措施，为什么部分隧道灯还是会断电呢？

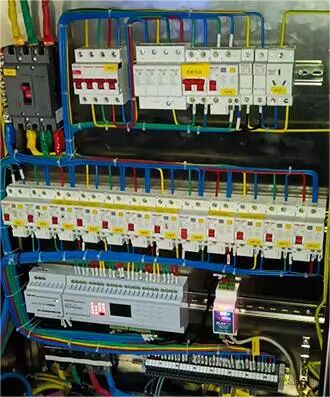

为了找出问题所在，我们与客户进行了充分的沟通，了解了现场的情况。客户还提供了现场配电箱的照片供我们参考。经过仔细观察，我们发现配电箱内的浪涌保护器完好无损，但是后面的开关却跳了，这个情况说明，浪涌保护器并没有起到保护作用。我们的技术人员对此进行了进一步的排查，最终得出结论：这是因为浪涌保护器的Uc选择过高，导致其无法启动保护动作，不能有效泄放浪涌电流，属于典型的浪涌选型错误。

于是，我们建议客户更换Uc值适合的浪涌保护器，选择Uc值为275V的SPD，以提高隧道照明系统的稳定性和安全性。故事告诉我们，正确选择合适的浪涌保护器，确保其Uc值符合实际需求，是保障设备安全稳定运行的关键一步。

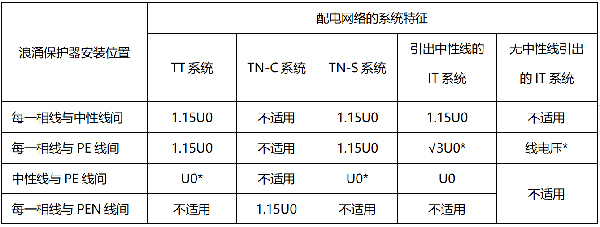

根据GB 50343-2012第5.4.3条，浪涌保护器的最大持续工作电压Uc不应低于表5.4.3-2规定的值

如上图，在有中性线的三相四线制配电系统中，线电压是相电压的√3倍，无中性线的三相三线制配电系统中线电压与相电压大小相同，低压配电系统常见额定电压有220/380（相电压为220V，线电压为380V）、230/400（相电压为230V,线电压为400V），如TN-S系统的系统电压为220/380V，可选择Uc≥1.15*220V，再根据国标优选值，选择255V和275V都是可以的。

二、浪涌保护器Up的选择

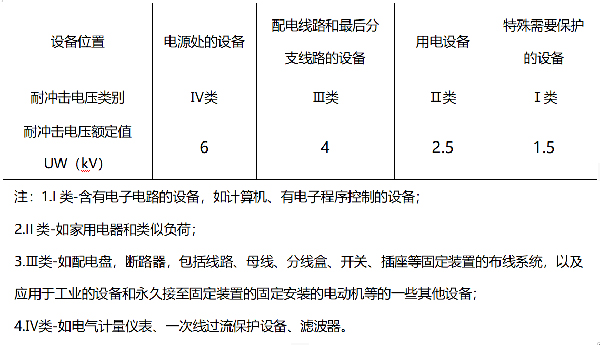

表 5.4.3-1 220V/380V 三相配电系统中各种设备耐冲击电压额定值Uw

以上是各类设备的耐冲击电压额定值Uw，我们在选择浪涌保护器的Up时，一般Up≤0.8*Uw，保留20%的裕度，确保有效保护设备。浪涌保护器的Uc和Up值是正向关系，当Uc值高时，Up也高，相反Uc低Up也低，因此也说明了Uc值并非越高越好。在选择这两个参数时，要把被保护设备的要求放在**位，根据用电设备的情况选择合适的浪涌保护器Uc和Up值，确保有效的保护。

常见问题解答：

Q1：防爆浪涌保护器，串联和并联技术的参数都一样吗？

A：基本参数差不了多少，只是串联的要考虑负载电流。

Q2：一般信号浪涌有哪些信号类型？

A：通讯信号、总线信号、模拟量信号比较常见。

Q3：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以轻松得出SPD需要的UC值，一般选常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q4：美国电压480V 能用你们Uc385的产品吗？UL认证。

A：美国标准277V（L-N）/480V（L-L）Uc=1.15Uo，Uo为相电压，即L-N，所以Uc最小=1.15x277=319V，所以易造浪涌Uc385完全可以满足，并且有UL认证。

Q5：浪涌保护器的简单选型要点是什么？

A：浪涌简单选型只要掌握两点即可：1、了解相电压，乘以1.15的公式，可以得出SPD最小UC值，一般选高于且常用的电压值。2、了解这个配电箱是装在室内还是室外？它的电从外面还是内部引进的，可以判断选一级还是二级。

Q6：浪涌保护器的用途和材质是什么？

A：主要用于保护电路免受电压波动、过载或电涌等异常情况的损害，材质主要是尼龙和金属‌。

Q7：三根火线是220V，这个电压值怎么选型？

A：220V是零线和地线的电压，即相电压，Uc=1.15Uo（相电压），所以Uc最小=1.15x220=253V，选常用的电压值UC385即可。
